Esfera ALW 1503-13
Esfera ALW 1503-13
Esfera ALW 1503-13

Esfera ALW 1503-13

SKU: 04.50.0035

14,70 €
IVA incluído.
Contactar

Adicionar à wishlist

Corpo em chapa endurecida estampada, acabamento zincado.
Base com furo para saída de sujidade, vedante em feltro.
Esfera em Aço cromado, diametro 25.4 mm.

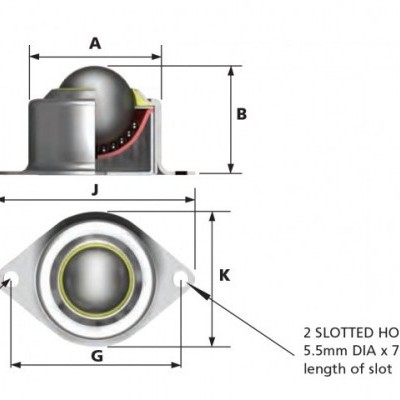

DADOS TÉCNICOS
A = 42 mm.
B = 35.8mm.
F = 1.75 mm.
G = 60.3 / 55.9 mm.
H = 7.7 / 5.5 mm.
J = 69 mm.
Cap. de carga esfera para cima 100 Kg.
Cap. de carga esfera para baixo 50 Kg.

Páginas 10 e 11 do catálogo abaixo.
